當前位置：靜態混合器 > 選型樣本 > SK靜態混合器SK靜態混合器
SK靜態混合器特性
SK靜態混合器又稱單螺旋形靜態混合器，它的單元是扭轉180°或270°的螺旋板，安裝入管殼時相鄰的螺旋板分別為左旋和右旋。與SV型靜態混合器相比，SK的混合效果較差，且有明顯的放大效應，但是SK不容易堵塞，適用于較臟的物料。用于乳化過程時能使液滴分散到10μm,用于一般的混合過程不均勻度系數a×x-2<5%。單元由單孔道左、右扭轉的螺旋片組焊而成，它的技術性能：最高分散程度≤10um，液－液、液－固相不均勻度系數s X≤5%。適用于化工、石油、制藥、食品、精細加工、塑料、環保、合成纖維、礦治等部門的混合、反應、萃取、吸收、注塑、配色傳熱等過程。對較小流量并拌有雜質或粘度≤106厘泊的高粘性介質成為適用。

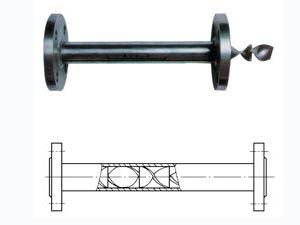

SK靜態混合器樣本圖
SK靜態混合器常用規格
標準的SK靜態混合器其水力直徑是混合器直徑的1/2。即分隔號前的數字表示水力直徑，分隔號后的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量，不適用于氣體和高粘度液體。對氣體、高粘度液體和氣/液體系需另經專門的設計計算。
|
規 格 |
SK-5/10 |
SK-7.5/15 |
SK-10/20 |
SK-12.5/25 |
SK-16/32 |
|
公稱直徑 mm |
10 |
15 |
20 |
25 |
32 |
|
參考流量m3/h |
0.18-0.4 |
0.4-0.7 |
0.7-1.3 |
1.1-2.0 |
1.8-3.3 |
|
規 格 |
SK-20/40 |
SK-25/50 |
SK-32.5/65 |
SK-40/80 |
SK-50/100 |
|
公稱直徑 mm |
40 |
50 |
65 |
80 |
100 |
|
參考流量m3/h |
2.8-5.2 |
4.4-8.1 |
7.4-13.7 |
11.2-20.8 |
17.5-32.5 |
|
規 格 |
SK-62.5/125 |
SK-75/150 |
SK-100/200 |
SK-125/250 |
SK-150/300 |
|
公稱直徑 mm |
125 |
150 |
200 |
250 |
300 |
|
參考流量m3/h |
27.3-50.8 |
39.4-73.1 |
70-130 |
109-203 |
158-293 |
|
規 格 |
SK-200/400 |
SK-225/450 |
SK-250/500 |
SK-300/600 |
SK-350/700 |
|
公稱直徑 mm |
400 |
450 |
500 |
600 |
700 |
|
參考流量m3/h |
280-520 |
354-658 |
438-813 |
630-1170 |
858-1590 |
SK靜態混合器產品的壓力降計算
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數φD來表示。
SK靜態混合器的雷諾數ReD和摩擦系數φD的關系表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SK靜態混合器型號 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

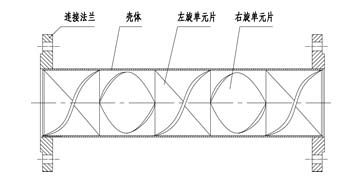

SK靜態混合器結構示意圖
SK靜態混合器的應用
SK靜態混合器適用于要求不太高的混合過程以及與混合有關的單元操作過程,也能用于強化傳熱。在各種型號的靜態混合器中SK最不容易堵塞,所以適用于處理較臟的物料,對較小流量并伴有雜質或粘度≤106厘泊的高粘性介質尤為適用。
SK靜態混合器民經成功地用于下列過程:丙烯堿洗脫硫、工業萘堿洗脫酚、油墨色漿與機油顏料等的混合、乳化炸藥半成品乳化基質的冷卻、以丙烷為溶劑脫除渣油中的瀝青、氯氣與紙漿。混合/吸收漂白紙漿等等。
