煤氣靜態混合器主要用于二種或二種以上氣相燃料的混合，能在很短的距離內迅速達到均勻混合的目的，消除不均勻分層現象。有利于在較短的距離內設置華氏指數，控制儀等。以提高它們對混合燃料特性監控精度的要求。

煤氣靜態混合器適用范圍
氣相重度變化：0.45～2kg/m3 ◆ 公稱壓力：0.05～＜0.1MPa ◆ 單體允許阻力損失：≤0.6KPa

項 目 SMV型煤氣靜態混合器 常規管道插入相交式混合方式 旋流片式混合器 　　1.阻力 　　小，一般為 ≤0.6KPa 　　大，一般為 ≥1KPa 　　大，一般為 1～1.5KPa 　　2. 混合均勻點距離 　　近，（離混合點） 　　遠，1～3DN 　　較遠15～20DN 3～5DN 　　3. 混合程度 　　均勻，無分層現象 　　不均勻，分層現象顯 著 　　均勻 　　4. 混合后熱值波動(以 高爐氣焦爐氣混合為例 　　(1)≤±210KJ/m3 　　(2) ≥±418KJ/m3 　　(3) 基本同(1) 　　5. 適用對象 　　(1) 適用于以熱值指數儀 監控嚴的混合站 　　(2) 不適合于熱情指 數儀的混合站 　　(3) 基本同(1) 　　(1) 適用于允許阻損小的 管系 　　(2) 阻損適中管系 　　(3) 僅適用于允許 阻損大的管系 　　6. 結構與安裝 　　結構簡單，工廠組合法蘭 連接，安裝簡單 　　現場制作，交叉連接 安裝焊接麻煩 　　工廠制作，結構較 復雜，法蘭連接
煤氣靜態混合器型號
DN(mm) ф(mm)×(mm)(筒體） 單元長e(mm) 設備總長L(mm) 建議總流量Q(m3/h)   DN(mm) ф(mm)×(mm)(筒體） 單元長e(mm) 設備總長L(mm) 建議總流量Q(m3/h) 400 F426×8 200 1500 3600 1400 F1420×8 700 4000 88600 500 F529×8 250 1500 7000 1600 F1620×10 800 4500 115800 600 F630×8 300 2000 12000 1800 F1820×10 900 5000 165000 700 F720×8 350 2000 16600 2000 F2020×10 1000 5500 226000 800 F820×8 400 2500 21700 2200 F2220×10 1100 6000 273700 900 F920×8 450 2500 32000 2400 F2424×12 1200 6500 325700 1000 F1020×8 500 3000 40000 2600 F2624×12 1300 7000 382200 1200 F1220×8 600 3500 57000 2800 F2824×12 1400 7500 443300

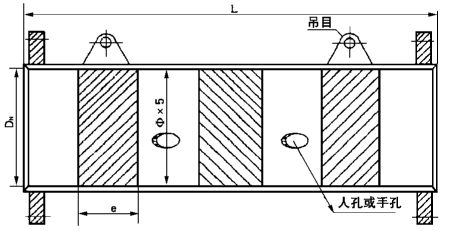

煤氣靜態混合器結構尺寸
	說明：1、法蘭的公稱壓力選擇PN0.1MPa、 當DN≤1600時按JB81、59尺寸。 2、選擇時：只要公稱直徑前面加SMV， 如DN400，表示方法為SMV-400。
