當前位置：靜態混合器 > 選型樣本 > SMV靜態混合器SMV靜態混合器
SMV靜態混合器結構特點:SMV型混合單元是由一定規格的波紋板組裝而成的圓柱體，相鄰兩組單元方位錯位90度安裝。
技術性能:正常流率的80%-110%時能充分混合，最高分散程度1～2μm，液-液相、氣-氣相混合不均勻度系數δ√X ≤1～5％，正常流率下壓力降△P≤0.05MPa。
適用于粘度≤102mPa.S的液—液，液—氣，液—固，氣—氣的混合、乳化、中和、吸收、萃取、反應和強化傳熱等過程。其中混合單元水力直徑dh≤3.5適用于清潔介質，水力直徑dh≥5可用于伴有少量雜質的非粘性質。
典型應用:汽油、柴油、油品調和、鹽水中和、酸喊中和、煤氣及各種氣體混合。

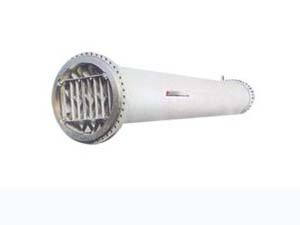

SMV靜態混合器樣本圖
|
規格型號 |
公稱直徑DN(mm) |
水力直徑dh(mm) |
處理量Q(m3/h) |
|
SMV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
|
SMV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
|
SMV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
|
SMV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
|
SMV-3.5/50 |
50 |
3.5 |
3.5-7 |
|
SMV-3.5/65 |
65 |
3.5 |
5-12 |
|
SMV-5/80 |
80 |
5 |
9-18 |
|
SMV-5/100 |
100 |
5 |
14-28 |
|
SMV-5～7/125 |
125 |
5-7 |
24-34 |
|
SMV-5～7/150 |
150 |
5-7 |
30-60 |
|
SMV-5～20/200 |
200 |
5-20 |
56-110 |
|
SMV-5～20/250 |
250 |
5-20 |
88-176 |
|
SMV-5～30/300 |
300 |
5-30 |
125-250 |
|
SMV-7～30/350 |
350 |
7-30 |
173-346 |
|
SMV-7～30/400 |
400 |
7-30 |
226-452 |
|
SMV-7～30/450 |
450 |
7-30 |
286-572 |
|
SMV-7～30/500 |
500 |
7-30 |
353-706 |
|
SMV-7～30/600 |
600 |
7-30 |
505-1010 |
|
SMV-7～30/1000 |
1000 |
7-30 |
1413-2826 |
|
SMV-15～30/1200 |
1200 |
15-30 |
1630-3260 |
根據不同的工藝要求及物料的化學性能來選擇相應的材料制造，我公司工藝工程師為您提供合理的選材方案。
1、金屬材料：碳鋼20#、各種不銹鋼材料、鈦材（TA2）、哈氏合金等。
2、非金屬材料：聚丙烯、聚氯乙烯、聚四氟乙烯、玻璃鋼。
3、襯里材料：碳鋼/不銹鋼內襯聚四氟乙烯、聚丙烯、聚氯乙烯、橡膠、搪瓷（襯玻璃）。
